为了正确操作和使用公司SMT车间山中科技接驳台，减少设备故障，延长设备和配件使用寿命。

 作业内容

3.1通电前检查：

3.1.1检查供给电源是否接好，检查各控制按键是否良好。

3.1.2检查导轨宽度是否合适，检查皮带是否松动。

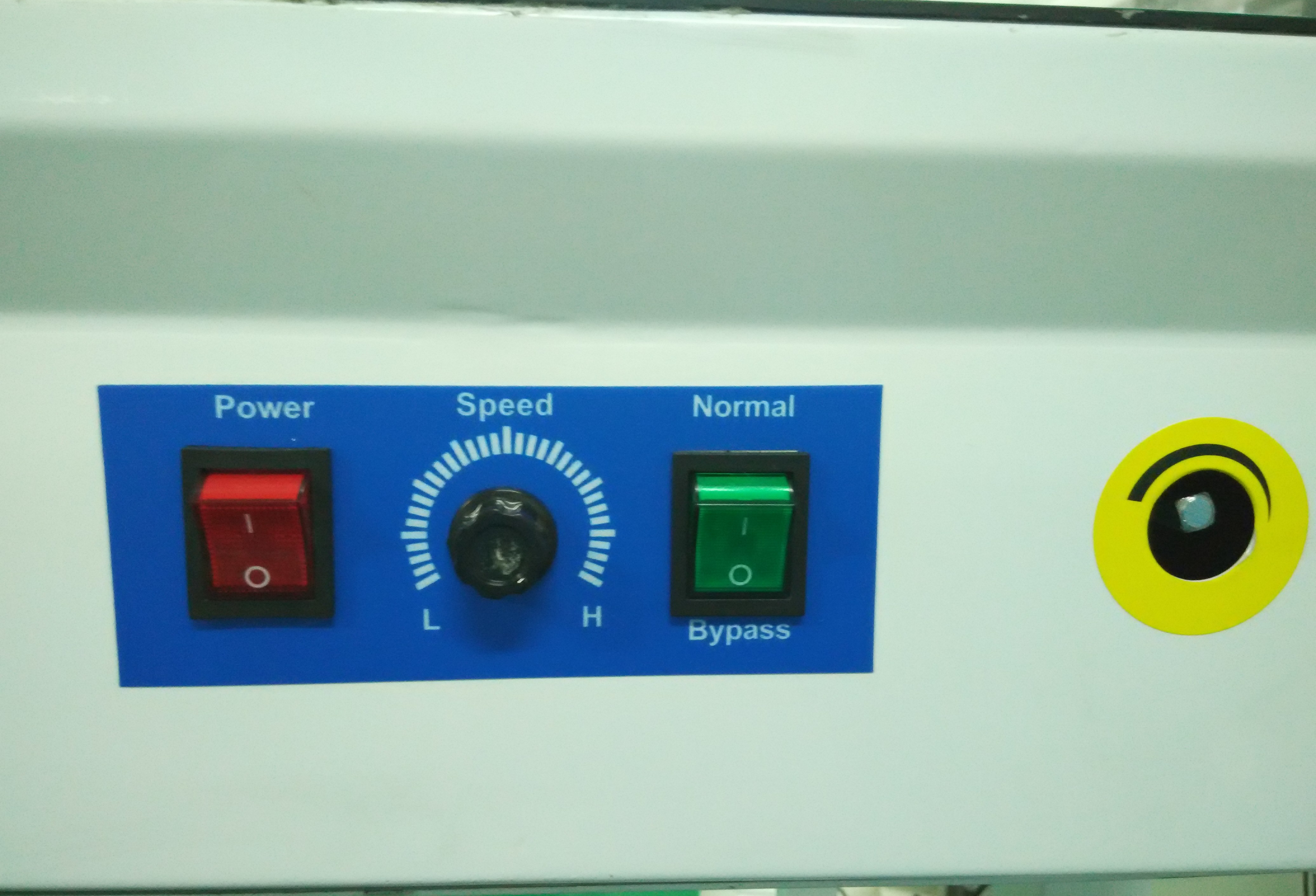

3.2接驳台操作面板介绍，如图1。

POWER：电源开关

SPEED：皮带速度调节开关                                                    图1

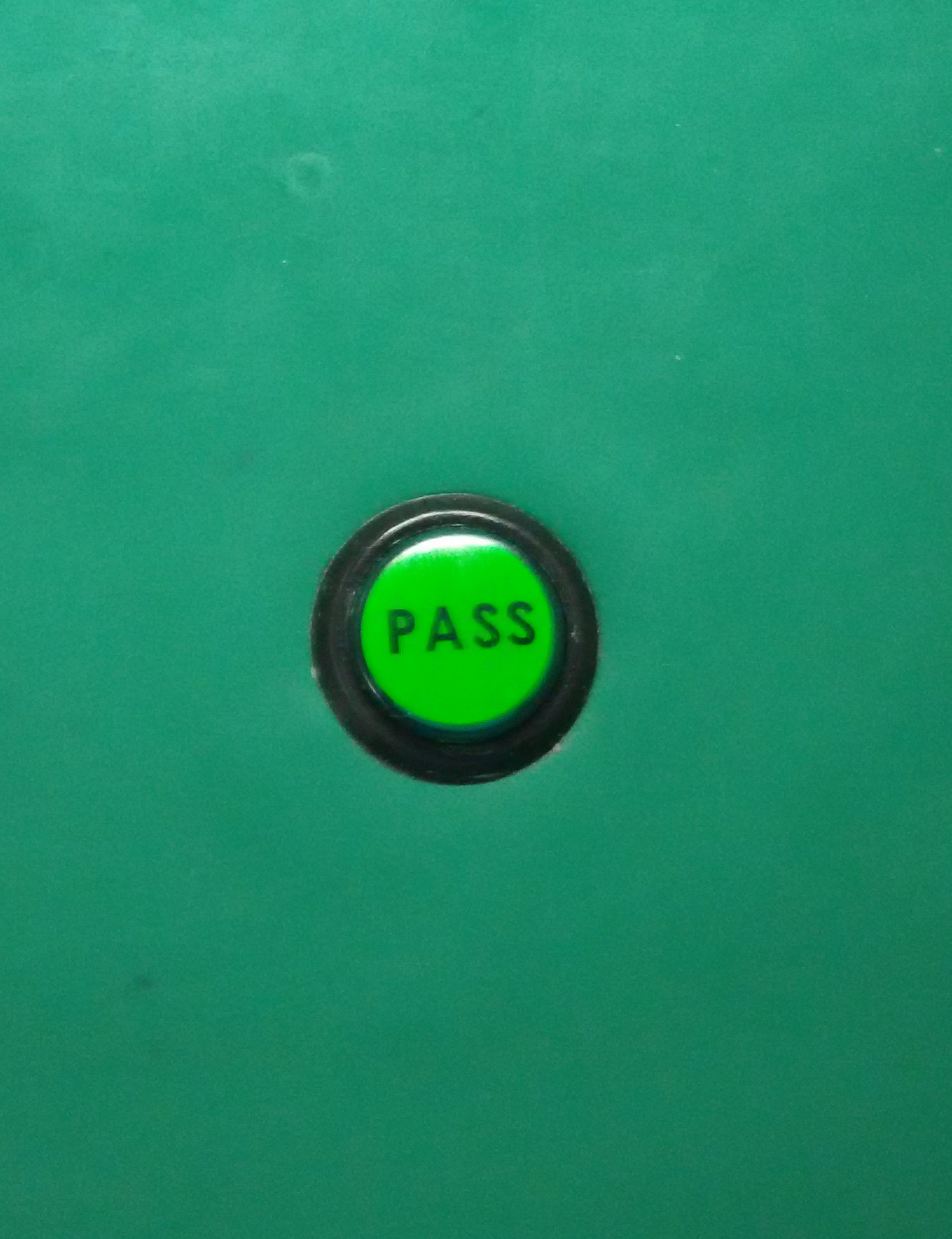

NORMAL：表示需要人工检查，需要和面板上的PASS按钮（如图2）配合使用。

BYPASS：表示PCB不用检查，直接通过。

3.3操作步骤

3.3.1根据生产的PCB，调好轨道的宽度。

3.3.2根据前后接驳设备的速度调整好皮带运行的速度。

3.3.3选择接驳台过板方式：

自动过板方式：

    按下POWER按键     按下BYPASS按键，PCB自动过板。

    手动过板方式：

按下POWER按键     按下NORMAL按键，PCB检查完毕，按下PASS按键     PCB流出。

3.4关机按下POWER按键

注意事项

1深圳市小铭打样PCBA打样：确保运输部份，皮带、皮带轮及运输导轨无异物，确保运输平稳顺畅。

2定期给传动部分及齿条或调宽丝杆加油，加油须在停机状态下执行。

3如遇断电应立即关闭设备电源总开关。
