如何防止3528 RGB LED中的焊接桥接?

来源:本站     时间:2020/03/14
    3528 PLCC RGB LED *,例如LEMCS32F00AZ01,具有超高亮度,尺寸紧凑。 布局设计时应考虑散热问题。 连接每个LED焊盘的迹线应尽可能宽。 焊盘尺寸需要遵循制造商推荐的焊盘图案。 然而,我们仍然发现在原型阶段发生的焊接桥接缺陷(0.1%)的数量非常大。

焊盘桥接发生在LED焊盘之间。 这很难被发现,因为它可能发生在组件下面。 只有功能测试可以告诉你发光颜色发光LED有什么问题。

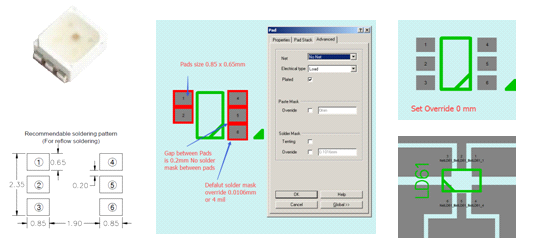

     当我们用显微镜检查裸露的PCB上的LED焊盘时,我们观察到焊盘之间的间隙中没有阻焊层。 此外,在我们回顾了EDA软件中的焊盘设计之后,发现焊盘的阻焊层覆盖尺寸为默认值0.106mm(4 mil)。

    但根据制造商的建议,垫之间的间隙仅为0.2毫米。
 它不到阻焊层覆盖的两倍(2 x 0.106 = 0.212mm)。 这证实了焊盘之间没有阻焊层。 当我们将LED放置在电路板上时,焊盘上的焊膏被挤压到焊盘的边缘。深圳市铭华航电SMT贴片加工: 他们有可能彼此接触,因为差距很小。 我们认为这是缺陷的根源。

下一步是重新设计焊盘的阻焊层尺寸。 我们手动将阻焊膜覆盖值设置为0。

我们还重新设计了一种新的丝网印刷模板,其缩小尺寸宽度从0.65mm到0.55mm,扩展尺寸长度从0.85到0.95mm。

生产结果非常积极。 在接下来的10,000个装配中,焊接桥接缺陷下降到零。

* 3528(机身尺寸3.5 x 2.8毫米)PLCC(6引脚封装)RGB LED
