PCBA加工厂需要了解的3种焊接技术

来源:CLTPHP     时间:2020/04/08

在我的整个电子职业生涯中,我使用了几种不同的焊接技术。一开始我只使用烙铁。我几乎可以用铁做所有事情。但是在某些情况下,使用其他技术要简单得多。

因此,让我们看一下不同的焊接技术。在文章的结尾,

1.烙铁

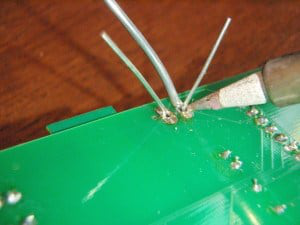

因此,这是最基本的焊接技术。您使用烙铁加热组件脚和焊盘,然后涂上焊料。

20200408/70c5ab1e2acc06902dff9c43561ff07d.png

您可能知道如何执行此操作,但如有疑问:如何焊接

2.使用回流焊接

我们称这种焊接技术为回流焊接。基本上,您可以在烤箱中烘烤电路板。这就像烤面包!除非我不建议以后再吃…

20200408/fa7bd47c130d03609a346b1e0e89d7c7.JPG


您不需要专业的设备即可执行此操作。您甚至可以用烤面包机来做。

快速焊接表面贴装元件是一项非常普遍的技术。首先,将焊膏使用印刷机把锡膏印刷到在焊盘上。焊膏是一种焊膏形式的焊料。然后,将元器件SMT贴片到放在板上,然后在10温区的回流焊接进行回流焊

电路板加热,并在一定温度下焊料熔化。然后,冷却电路板,使焊料固定。如果一切都按计划进行,那么整个板上都会有很好的焊点。

关于使用回流焊接技术的一个很酷的事情是,这些元器件倾向于正确放置自己。这对于在两脚之间的间距很小的情况下焊接集成电路非常有用。

例如,如果将集成电路放置在焊盘外一点,当焊料熔化时,它通常会滑入正确的位置。

3.热风焊接

20200408/6febdbaba9ab119d1462e24e9a578e6e.png

       热风焊接是一种通过在电路板的某个区域吹真正热空气来熔化焊料的方法。您需要一个热空气焊接站做热风焊接。看起来有点像烙铁。但是它代替了热铁,而是吹热空气。

       这对于进行电路板返工非常有用。这意味着修复板上的焊接错误。例如,如果您以错误的方式焊接芯片。

       深圳小铭打样SMT贴片加工:逐个销拆芯片很麻烦。但是通过用热空气加热,所有引脚上的焊料会同时熔化,您可以将其移动到正确的位置。
