如何安全使用热风枪进行返修?

来源:CLTPHP     时间:2020/04/07

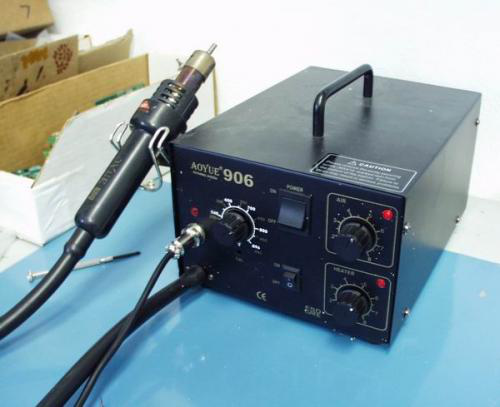

     热风枪那这是什么东西?热风返工?真的很简单。您需要同时熔化IC上的所有引脚以将其移开或调整其位置。烙铁不能做到,但是热风可以做到!

 20200407/e6e4df6df340720d4c848feed90fb3cc.png

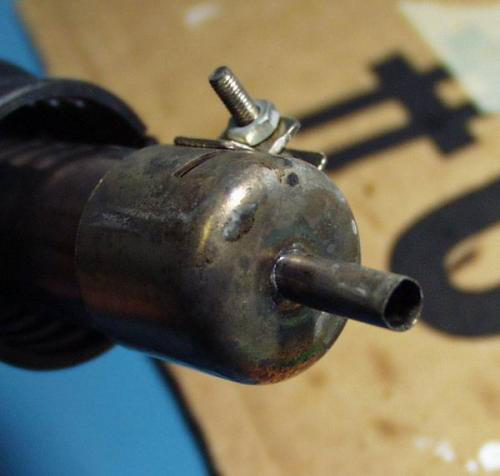

返修台很简单。它将空气泵送至喷枪。枪内有一个线圈,线圈会变得非常热,并在通过时加热空气。

20200407/6a4c306b15198083a83b027d2ec7e101.png



大多数热风枪都有一个相当大的喷嘴-直径约1厘米。然后将喷嘴连接到喷枪的末端,以限制空气进入的位置。通过减小喷嘴尺寸,气流增加。现在,您有一个尖锐且非常热的空气源。空气会加热电路板的区域,使引脚熔化,使您能够液化多个引脚连接!

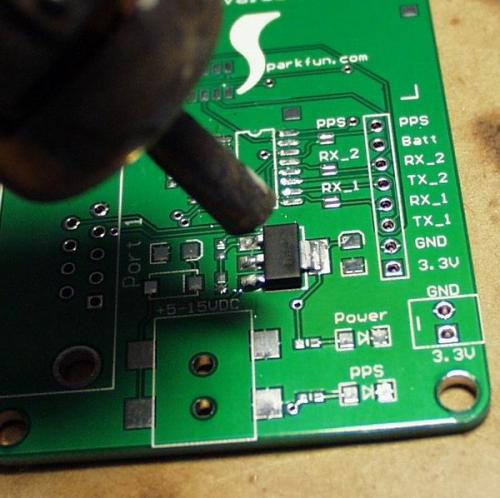

因此,让我们回到多引脚SMD部分(例如SOT-223 LM1117可变电压调节器)。假设它是由于反向电压或某些原因(因为这永远不会发生)而烧断的,需要用新的稳压器替换它。步骤1是从PCB上完全移除IC。大多数人认为每种尺寸的零件都需要一个专用喷嘴。事实是,我们将基本的圆形喷嘴放在了我们的设备上,从未将其取下。空气将加热PCB的较大区域。

20200407/292cfd198d330d5ed38c409c40d0a5f8.png

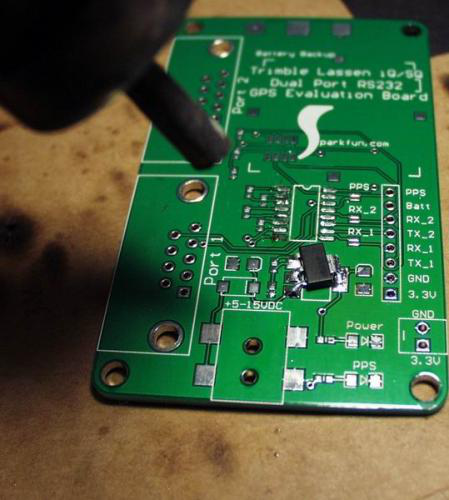

加热组件需要5-10秒。

只要您处理的面积不足1平方英寸,就可以在PCB上移动喷嘴,直到IC和PCB达到熔融温度(425F?)。用镊子轻轻推动组件,以测试组件是否已释放。如果没有,继续加热。您的戳工具应放在一边,以免干扰进入PCB的气流。5-10秒后,IC将释放,您将把IC插入镊子和非常热的PCB中!

20200407/9222eb78ee527dd1f5fa513ce7494670.png

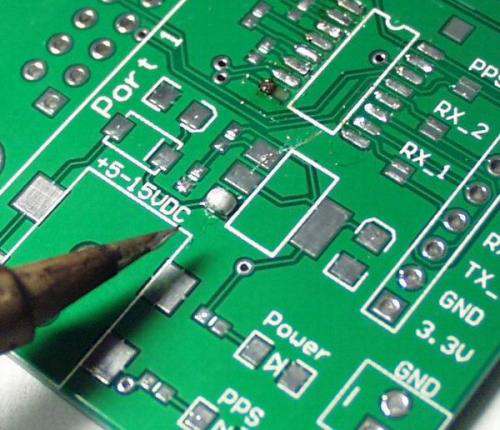

 卸下IC后,让PCB稍微冷却一下,用新的焊料重新整理一下焊盘,然后芯吸掉圆顶形的焊盘。

20200407/ad2b2fffa2b39ac7440d4143c40800a0.png

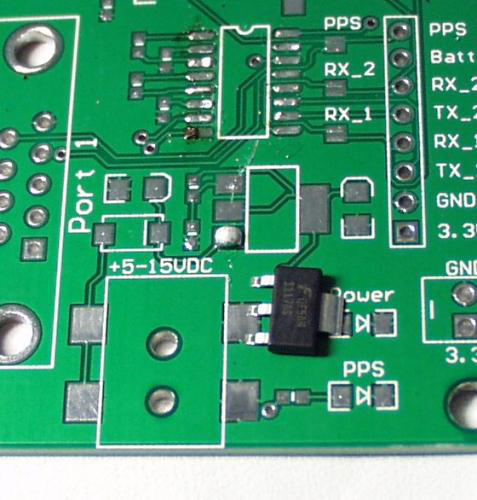

圆顶一垫。检查来自完全刀技术的所有划痕。很坏!

20200407/9d8776d60b0edde42bc2b949b56af910.png

20200407/54b7fcfacb37d0a4961d636d9a74f67e.png



20200407/5ee9d6f9b7a0e573fe95e54a64f17508.png

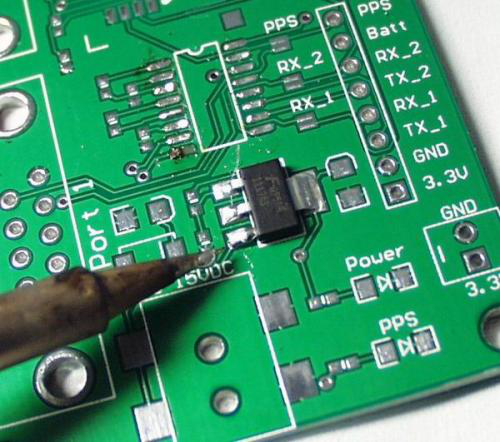

深圳小铭打样SMT贴片:焊接并清洁引脚,您就完成了!
