PCB设计厚度走线-您应该知道的

来源:CLTPHP     时间:2020/03/25

PCB板的重要性不可否认也不容忽视,因为它们无疑是现代电气和电子设备的支柱。 PCB板的厚度对于设计人员在PCB板设计过程中具有巨大的意义。 厚度保持着重要的重力,因为忽略它可能会使PCB板不起作用或可能导致损坏或火花,从而也可能损坏连接到该板上的组件。 由于市场上存在单面,双面和多层PCB板,因此这些板的厚度也随PCB板的类型而变化。 常用的PCB走线厚度包括范围从0.008英寸到0.240英寸的PCB走线厚度,包括0.2毫米(0.0079英寸),0.4毫米(0.016英寸),0.5毫米(0.020英寸),0.6毫米(0.024英寸),0.8毫米。 (0.032英寸),1.0毫米(0.04英寸),1.2毫米(0.047英寸),1.5毫米(0.062英寸),1.6毫米(0.063英寸),2.0毫米(0.079英寸),2.3毫米(0.091英寸)等。

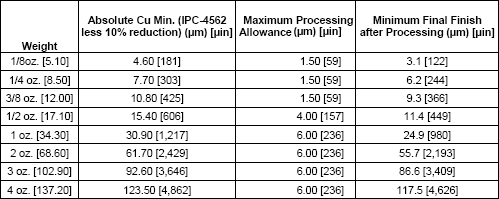

1显示了一张表,其中详细列出了设计人员使用的PCB板的不同厚度。

 20200325/142b0c48253d44ca03d7683c4388c654.png

 1

内容

1.PCB走线厚度



1.PCB走线厚度

设计者在设计PCB板时选择任何PCB板的PCB迹线厚度。 设计者在设计四层PCB板时通常选择的厚度为0.020英寸,0.031英寸,0.040英寸,0.047英寸,0.062英寸,0.093英寸和0.125英寸。用户可以选择½,1或2盎司内层图2显示了PCB迹线厚度的可视化表示,以及在组件蚀刻到电路板表面之前和之后其变化的方式 。



20200325/98820abb92324c1adcadb42b19846216.png

 2

所用铜的厚度在PCB厚度的选择中起着至关重要的作用,因为它们相互依赖。 将PCB板中所用的铜厚度单位在1平方英尺的面积上进行盎司轧制。 通常,使用1盎司铜的PCB板的厚度为1.4密耳。 图3显示了PCB板中所用铜的宽度与PCB总走线厚度之间的关系。





20200325/76edb0a431b59c571b38b8fe5354bee2.png

 3



结论

如果不小于PCB板的厚度,那么PCB厚度的含义是等效的。 PCB的厚度极为重要。 设计人员执行了大量复杂的计算,以达到可提供准确结果的PCB板深度。 实际上,设计人员可以使用PCB迹线厚度计算器来立即计算PCB板的厚度。 如果错误地计算出PCB走线厚度,可能会导致无法获得PCB所设计的准确结果,也可能导致损坏附着在PCB板表面上的组件 。



深圳光明区SMT贴片加工:设计人员使用了细致而精确的技术来确保PCB板的准确厚度。 由于PCB的精度,PCB设计过程中使用的材料厚度不会浪费或过度使用。
