PCB线路板丝印布局规范及要求

来源:SMT     时间:2020/03/14

       什么是PCB设计丝印?为什么将它们包含在设计计划中?
 你的PCB需要成为一个可读性好的丝印吗?

什么是丝印?
       通常,印刷电路板(PCB)设计具有许多不同的层,并且丝网层是这些层中的一层。 由于丝印必须印刷在PCB表面,因此每个PCB至多有两个丝印层,即顶部和底部。 丝印可以将文本信息印刷在纸板上供人类阅读和解读。 在PCB的丝印上,您可以打印组件参考指示符,公司徽标,制造商标志,警告符号,部件号,版本号,日期代码等各种信息。但PCB表面上的空间有限,所以它是最好将其限制为有用或重要的信息。 因此,丝印层通常只保存一个组件图例,显示各种组件在公司徽标和电路板设计编号上的位置。


       目前,专门用于印制PCB的定制数字喷墨打印机最常用于从电路板设计数据中将丝网印刷图像印刷到PCB表面上。
 最初的丝网印刷是使用丝网印刷方法从中得到名称丝网印刷。 这个名字是由于传统的丝网印刷技术被称为需要像丝绸或聚酯一样的细布作为屏幕和由木材,铝等制成的框架。现在随着技术的进步,许多不同更简单或更快的丝网印刷方法是发达,但名称保持不变。

如何设计丝网?

       值得注意的是,在印刷电路板设计中编辑丝印布局是印刷电路板设计中的一个小步骤,因为组装印刷电路板不需要丝印。
然而,虽然这不是绝对必要的步骤,但它仍然是通过在施工和故障排除期间提供参考来辅助电路板组装的重要步骤。 市场上有各种用于PCB设计的计算机程序,例如众所周知的Mentorgraphic PAD布局和路由器。 对于在设计文件的布局中放置元件时设计PCB布局时的Mentorgraphic PAD,会自动为元件布局上的每个元件分配元件参考指示码。


       在设计PCB布局时,我们在布局上移动和旋转组件。
 组件参考指示符代码随着它们附着在组件上而移动并旋转。 因此在这种情况下编辑丝网变得必要。 还有一些程序可以在其中设计丝印,自己编写组件参考指示符代码,以便与相应的组件位置一起使用。 在这些程序中,您只需注意以下要点,同时注意为每个组件分配不同的参考代码。

方向/重叠

       无论您是在编辑自动生成的丝网印刷还是从头开始设计丝印层,如果要设计出可读性良好的丝网印刷层设计,都需要注意一些关键点。
 为了设计一个好的丝网,你需要:
  1. 编辑组件参考指示符,部件类型等的文本方向,以便所有这些都具有相同的方向,如果可能的话,设置顶部和底部,这意味着丝网更容易阅读。

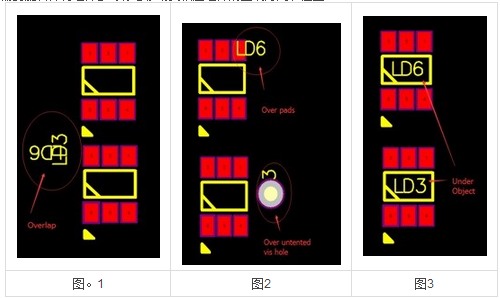

  2. 在旋转文本并调整组件参考指示符标记之前,检查重叠文本是否存在常见问题。 一个例子,如图1所示,标记有不同的方向并且重叠。 在图片中,您可以看到在组装时如何将标记作为参考使用,如果不纠正,将会有多混乱和困难。 因此,您需要旋转并将组件参考标志移动到相应组件的正确方向和位置。




    请注意,在构建电路板之前,PCB制造商通常会自动修整穿过焊盘和过孔的元件参考指示器标记,以避免它们重叠并可能影响电路:



  1. 检查放置在与焊盘重叠的电路焊盘上的元件参考指示器标记,如图2中圈出的第一个组件标记。 由于它们通常被裁剪掉而没有被打印,并且在PCB组装和故障排除期间需要将组件参考标记作为参考,所以您需要将这些标记移动到位于相应组件旁边的开放空间。

  2. 检查通孔上的标记,如图2中第二个组件标记旁边所示。 由于无孔通孔没有要印刷的表面,因此不能在其上进行印刷,但是当您使用带有防焊层的通孔孔盖时,不能将其用作测试点。 因此,如果有空间,最好将其移动到相应组件旁边的位置。

  3. 检查是否放置了任何参考标记,以便在组件被焊接时置于对象之下,如图3所示,如果组件下有标记,则需要移动它们。 由于参考标记需要被看作是有用的,因此当被组件覆盖时,它们在故障排除和PCBA时被用作参考。



附加标记

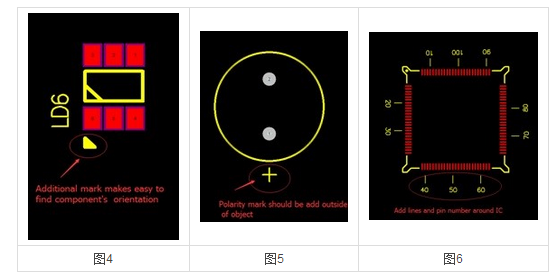

  1. 添加额外的标记可能有助于显示电路板上组件的方向,如图4所示。 除了组件对象标记上的原始方向标志外,您还可以添加具有三角形等形状的标记,以帮助显示具有不同I / O所需的组件的方向。



  2. 在丝网上的微芯片(IC)上添加针脚和线数的测量标记,如图6所示。在组件对象标记的外面放置图5中正极标记的极性标记。 对于像大容量电容器或其他具有特定极性的元件这样的元件,可以减少电路板装配过程中元件方向错误的可能性,从而使工艺更平滑。



设计注意事项

       深圳市铭华航电SMT贴片加工在设计丝印时,您可能希望考虑的其他问题是,如果您:
  1. 将丝网印刷限制为只有一面可能会将打印成本降低一半,因为在这种情况下,您只需要打印一面而不是两面。

  2. 使用标准颜色和更大形状的标记使丝网更便宜且更易于阅读,因为您需要特殊油墨,而标准颜色通常存货比需要特别订购的颜色便宜。

  3. 测量距离以允许电路板上的常见印刷错误达到一定的容差几个密耳之差。 可以减少由于机器打印错误而导致问题的可能性。
